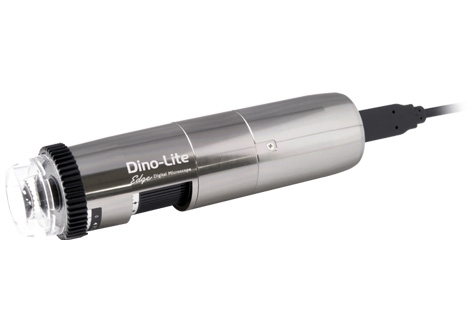

USB-mikroskop Dino-Lite EdgePLUS AM8917MZTL, 10–140×, 8 MP, LWD, EDOF, EDR, DPQ, AMR, eFLC, polarisator
Dino-Lite EdgePLUS AM8917MZTL är ett handhållet USB-mikroskop med 8 MP sensor, 10–140× förstoring, långt arbetsavstånd (LWD), polarisator, EDOF, EDR, DPQ, AMR och Enhanced Flexible LED Control (eFLC). Modellen är utvecklad för avancerad teknisk inspektion, dokumentation och analys där hög upplösning, stort arbetsutrymme och mycket hög bildkvalitet är avgörande.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2
- FokallängdLångt
- FörstoringLåg
- LjuskällaLED ljuskontroll
- PolarisatorJa
- Upplösning8,0 MP
Beskrivning
Art.nr: DLT_AM8917MZTL
Mikroskopet lämpar sig särskilt väl för elektronik, reparation, montering, kvalitetskontroll och materialanalys där användaren behöver arbeta aktivt under mikroskopet samtidigt som mycket små detaljer skall observeras och dokumenteras.
Det långa arbetsavståndet (LWD) ger betydligt större utrymme mellan objekt och optik jämfört med standardmodeller. Detta gör modellen mycket lämplig för arbete med verktyg, pincetter och lödutrustning under observation.
Förstoringen justeras steglöst via fokusratten och täcker området 10× till 140×. Vid låg förstoring erhålls ett mycket stort synfält och god överblick, medan högre förstoringar används för detaljstudier med bibehållet arbetsutrymme.
Optiken består av högkvalitativa glaslinser med antireflexbehandling och kombineras med en 8 MP CMOS-sensor som ger upplösning upp till 3840 × 2160 pixlar i DinoCapture för Windows. Sensorn ger mycket hög detaljåtergivning, naturliga färger och förbättrad kontrast.
Den integrerade polarisatorn reducerar reflexer från blanka ytor såsom metall, plast, glas och lackerade ytor, vilket förbättrar kontrast och synlighet vid teknisk inspektion.
Modellen är utrustad med Enhanced Flexible LED Control (eFLC), där LED-belysningen kan delas upp i två grupper med 32 ljusstyrkenivåer. Detta ger mycket exakt kontroll över ljussättningen och gör det möjligt att framhäva strukturer och ytdetaljer.
EDOF-funktionen kombinerar flera fokusnivåer för att skapa bilder med större skärpedjup vid ojämna eller tredimensionella objekt. EDR-funktionen kombinerar flera exponeringar för att visa detaljer i både mörka och ljusa områden samtidigt.
DPQ-funktionen möjliggör exakt djupmätning och tredimensionell analys av objektets topografi. Mikroskopet har även automatisk och manuell refokusering via programvaran, vilket underlättar precisionsarbete och analys.
AM8917MZTL ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Observera att EDOF, EDR, DPQ och automatisk/manuell refokusering endast stöds under Windows.
Mikroskopet har robust metallhus i anodiserad aluminium som ger ökad hållbarhet och förbättrat skydd mot elektromagnetiska störningar. Modellen är även utrustad med Microtouch för snabb bildtagning direkt på instrumentet.
Typiska användningsområden
• Elektronik, lödning och reparation
• Avancerad kvalitetskontroll och industriell inspektion
• Materialanalys och ytstruktur
• Reflekterande och kontrastrika objekt
• Dokumentation och precisionsmätning
• Arbete där stort arbetsutrymme krävs under mikroskopet
Dino-Lite EdgePLUS AM8917MZTL är en avancerad premiummodell för användare som behöver maximal bildkvalitet, stort arbetsavstånd och avancerade analysfunktioner i ett handhållet USB-mikroskop.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) | Skärpedjup (mm) |
|---|---|---|---|---|
| 10× | 237,5 | 60,69 | 34,14 | 25,82 |
| 20× | 115,3 | 30,35 | 17,07 | 6,89 |
| 30× | 75,9 | 20,23 | 11,38 | 3,50 |
| 40× | 57,3 | 15,17 | 8,53 | 2,23 |
| 50× | 47,0 | 12,14 | 6,83 | 1,59 |
| 70× | 36,9 | 8,67 | 4,88 | 0,98 |
| 100× | 32,6 | 6,07 | 3,41 | 0,61 |
| 140× | 33,9 | 4,34 | 2,44 | 0,39 |
Angivna värden gäller utan frontlins och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite EdgePLUS AM8917MZTL mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AM8917MZTL Dino-Lite EdgePLUS
Förstoring: 10×–140×
Sensor: Färg-CMOS
Upplösning: 8,0 megapixel (3840 × 2160 i Windows)
Upplösning macOS: 2880 × 2160
Bildfrekvens: ca 10 fps vid 8 MP, upp till ca 25 fps vid 2 MP
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Long Working Distance (LWD)
Synfält: ca 60,69 × 34,14 mm (10×) till ca 4,34 × 2,44 mm (140×)
Skärpedjup: ned till ca 0,39 mm beroende på förstoring
Belysning: 8 vita LED-lampor
LED-styrning: Enhanced Flexible LED Control (eFLC)
Polarisator: Ja, justerbar
Specialfunktioner: DPQ, EDOF, EDR, AMR, eFLC, automatisk/manuell refokusering
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Scroll Lock: Ja
Gränssnitt: USB 2.0
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows 10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, TIF, JPG
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): PNG, JPEG
Videoformat (macOS): MOV
WiFi: Nej
Hus: Metall (anodiserad aluminium)

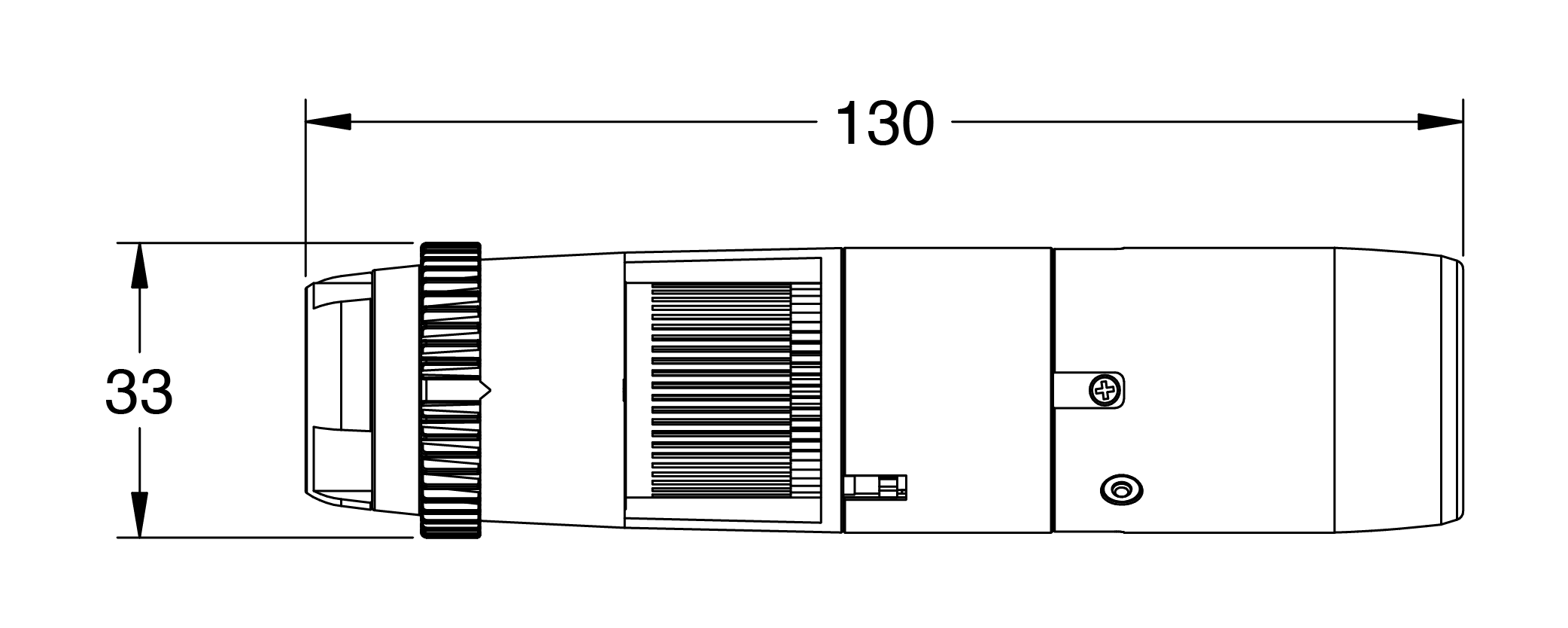

Mått: ca 130 × 33 mm
Vikt: ca 120 g
Kabellängd: ca 1,8 m
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 år (gäller ej belysningsenhet)
