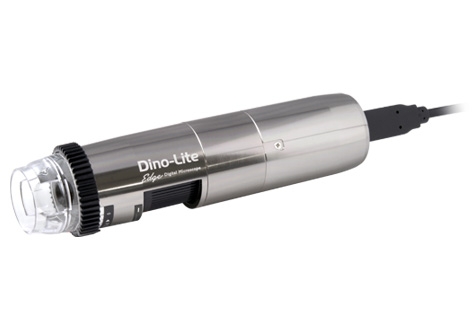

USB-mikroskop Dino-Lite EdgePLUS AM8917MZT4, 400–470×, 8 MP, EDOF, EDR, DPQ, AMR, eFLC, polarisator

AM8917MZT4 är en specialiserad högförstorande modell för tekniska och industriella tillämpningar där mycket små strukturer behöver analyseras direkt på objektets yta. Modellen lämpar sig särskilt väl för elektronik, metallografi på enklare nivå, materialanalys, ytstruktur, mikrosprickor, fibrer, beläggningar och inspektion av lödfogar eller mikromekaniska komponenter.

Vid förstoringar mellan 400× och 470× blir arbetsområdet mycket litet och skärpedjupet extremt kort, cirka 0,04 mm. Detta innebär att modellen främst används för plana eller nästan plana objekt. På kraftigt tredimensionella objekt blir endast mycket små delar av ytan skarpa samtidigt, vilket gör att EDOF-funktionen blir särskilt viktig.

För opaka objekt fungerar denna typ av förstoring bäst på relativt tunna, plana och kontrastrika strukturer där ytdetaljer är viktigare än överblick. I praktisk användning motsvarar modellen mer ett digitalt ytanalysinstrument än ett traditionellt stereomikroskop.

Optiken består av högkvalitativa glaslinser med antireflexbehandling och kombineras med en 8 MP CMOS-sensor som ger upplösning upp till 3840 × 2160 pixlar i DinoCapture för Windows. Sensorn ger mycket hög detaljåtergivning och naturliga färger även vid extrema förstoringar.

Den integrerade polarisatorn reducerar reflexer från blanka ytor såsom metall, plast, lack och halvledarmaterial. Detta är särskilt viktigt vid hög förstoring där reflexer annars snabbt kan dölja detaljer.

Enhanced Flexible LED Control (eFLC) ger avancerad kontroll över LED-belysningen med två separata LED-grupper och 32 ljusstyrkenivåer. Detta gör det möjligt att styra skuggor och kontrast mycket exakt för att framhäva topografi och mikroskopiska strukturer.

EDOF-funktionen kombinerar flera fokusnivåer till en bild med större skärpedjup, vilket är mycket användbart vid hög förstoring där fokusområdet annars blir extremt tunt. EDR-funktionen kombinerar flera exponeringar för att visa detaljer i både mörka och ljusa områden.

DPQ-funktionen används för djupmätning och tredimensionell analys av objektets yta. Mikroskopet har även automatisk och manuell refokusering via programvaran, vilket underlättar precisionsarbete vid mycket hög förstoring.

AM8917MZT4 ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Observera att EDOF, EDR, DPQ samt automatisk/manuell refokusering endast stöds under Windows.

Det robusta metallhuset i anodiserad aluminium ger hög tålighet och skydd mot elektromagnetiska störningar. Modellen är även utrustad med Microtouch för snabb bildtagning direkt på instrumentet.

Typiska användningsområden
• Analys av lödfogar och elektronikkomponenter
• Materialanalys och ytstruktur
• Mikrosprickor och slitageytor
• Fiber- och beläggningsanalys
• Metalliska och reflekterande ytor
• Dokumentation av mycket små detaljer på opaka objekt

Dino-Lite EdgePLUS AM8917MZT4 är en extrem högförstorande specialmodell för användare som behöver maximal detaljåtergivning och avancerad digital bildanalys direkt på objektets yta.

Arbetsavstånd och synfält

Angivna värden gäller utan frontlins och kan variera något beroende på inställning.

Leveransen innehåller

Dino-Lite EdgePLUS AM8917MZT4 mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-E, N3C-O

Tekniska data

Produkttyp: Handhållet USB-mikroskop
Modell: AM8917MZT4 Dino-Lite EdgePLUS
Förstoring: 400×–470×
Max rekommenderad förstoring: ca 470×
Sensor: Färg-CMOS
Upplösning: 8,0 megapixel (3840 × 2160 i Windows)
Upplösning macOS: 2880 × 2160
Bildfrekvens: ca 10 fps vid 8 MP, upp till ca 25 fps vid 2 MP
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: ca 7,2–8,6 mm
Synfält: ca 1,52 × 0,85 mm (400×) till ca 1,29 × 0,73 mm (470×)
Skärpedjup: ca 0,04 mm
Belysning: 8 vita LED-lampor
LED-styrning: Enhanced Flexible LED Control (eFLC)
Polarisator: Ja, justerbar
Specialfunktioner: DPQ, EDOF, EDR, AMR, eFLC, automatisk/manuell refokusering
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Scroll Lock: Ja
Gränssnitt: USB 2.0
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows 10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, TIF, JPG
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): PNG, JPEG
Videoformat (macOS): MOV
Hus: Metall (anodiserad aluminium)

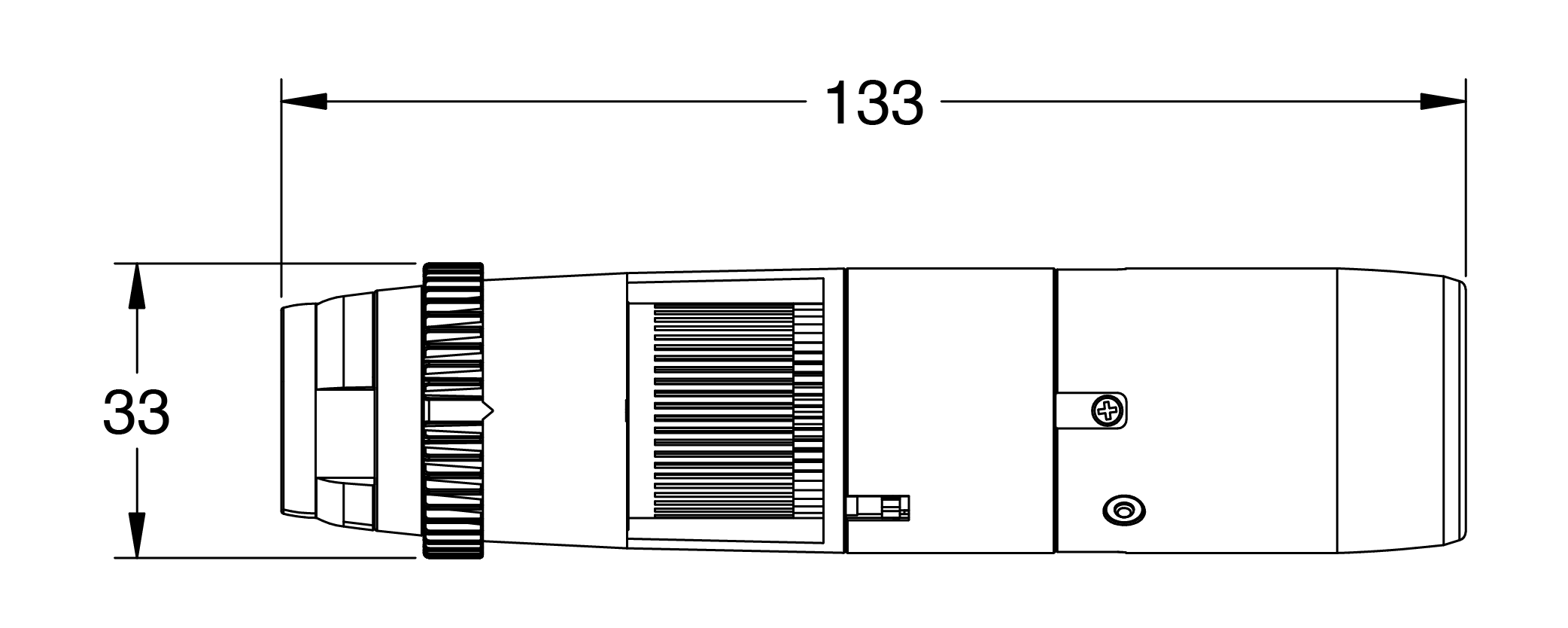

Mått: ca 133 × 33 mm
Vikt: ca 120 g
Kabellängd: ca 1,8 m
Märkning: CE, FCC, RoHS
Garanti: 2 år (gäller ej belysningsenhet)
