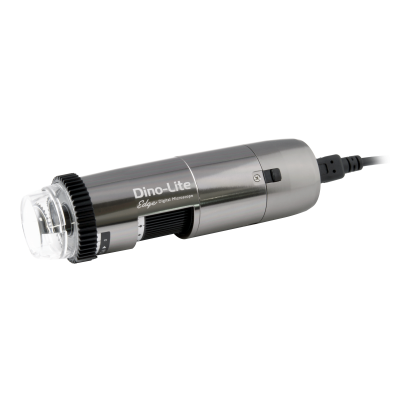

USB-mikroskop Dino-Lite EDGE AF7115MZT, 10–220×, 5 MP, polarisator, FLC
Dino-Lite EDGE AF7115MZT är ett handhållet USB-mikroskop med 5 MP sensor, 10–220× förstoring, polarisator och flexibel LED-kontroll (FLC). Modellen passar för kvalitetskontroll, elektronik och teknisk inspektion där hög detaljåtergivning, robust konstruktion och avancerad ljuskontroll är viktiga.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2 samt förbered för trådlös
- FokallängdKort
- FörstoringLåg till medium
- LjuskällaLED ljuskontroll
- Upplösning5,0 MP
Beskrivning
Art.nr: DLT_AF7115MZT
Mikroskopet lämpar sig väl för kvalitetskontroll, teknisk inspektion, elektronik, materialanalys och utbildning där hög detaljåtergivning är avgörande. Den integrerade polarisatorn gör det möjligt att reducera reflexer från blanka ytor såsom metall, plast, glas och lackerade ytor, vilket förbättrar kontrast och synlighet.
Förstoringen justeras steglöst via fokusratten och täcker hela området 10× till 220×. Vid lägre förstoringar erhålls ett stort synfält för överblick, medan högre förstoringar används för detaljstudier.
Optiken består av glaslinser med antireflexbehandling och kombineras med en 5 MP CMOS-sensor som ger en upplösning på 2592 × 1944 pixlar. Detta möjliggör högupplösta bilder för dokumentation och analys av fina strukturer.
Belysningen utgörs av 8 vita LED-lampor och styrs via Flexible LED Control (FLC), vilket innebär att LED-belysningen kan delas upp i fyra zoner som styrs individuellt. Detta gör det möjligt att rikta ljuset och framhäva strukturer i objektet.
AF7115MZT ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Programvaran ger möjlighet till bildtagning, videoinspelning, kalibrerade mätningar och dokumentation.
Mikroskopet är utrustat med Microtouch för snabb bildtagning direkt på instrumentet samt låsring för att fixera vald förstoring. Modellen har ett robust metallhus i anodiserad aluminium och är även förberedd för trådlös användning via WiFi-streamer WF-20 (tillval).
Typiska användningsområden
• Kvalitetskontroll och industriell inspektion
• Elektronik, lödningar och finmekanik
• Materialanalys och ytstruktur
• Blanka och reflekterande ytor där polarisator behövs
• Skola och teknisk utbildning
• Dokumentation och mätning av detaljer
Dino-Lite EDGE AF7115MZT är en högupplöst modell för användare som behöver maximal detaljåtergivning, robust konstruktion och avancerad ljuskontroll.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) |
|---|---|---|---|
| 10× | 142,6 | 39,6 | 29,7 |
| 20× | 60,1 | 19,8 | 14,8 |
| 30× | 33,6 | 13,2 | 9,9 |
| 40× | 21,0 | 9,9 | 7,4 |
| 50× | 14,0 | 7,9 | 5,9 |
| 70× | 7,3 | 5,7 | 4,2 |
| 100× | 4,3 | 4,0 | 3,0 |
| 150× | 5,8 | 2,6 | 2,0 |
| 200× | 10,0 | 2,0 | 1,5 |
| 220× | 12,1 | 1,8 | 1,3 |
Angivna värden gäller utan frontlins och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite EDGE AF7115MZT mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AF7115MZT Dino-Lite EDGE
Förstoring: 10×–220×
Max förstoring: ca 220×
Sensor: Färg-CMOS
Upplösning: 5,0 megapixel (2592 × 1944)
Bildfrekvens: ca 10 fps vid 5 MP, upp till ca 25 fps vid lägre upplösning
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Standard
Synfält: ca 39,6 × 29,7 mm (10×) till ca 1,3 × 1,3 mm (220×)
Skärpedjup: ned till ca 0,2 mm beroende på förstoring
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC), zonindelad
Polarisator: Ja, justerbar
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Bildstandard: DirectShow, UVC
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows 7/8/10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, JPG, TIF
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): JPEG, PNG
Videoformat (macOS): MOV
WiFi: Trådlös klar via WF-20 (tillval)
Hus: Metall (anodiserad aluminium)
Mått: ca 114 mm × 34 mm
Vikt: ca 97 g
Kabellängd: ca 1,8 m (löstagbar USB-kabel)
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 år
