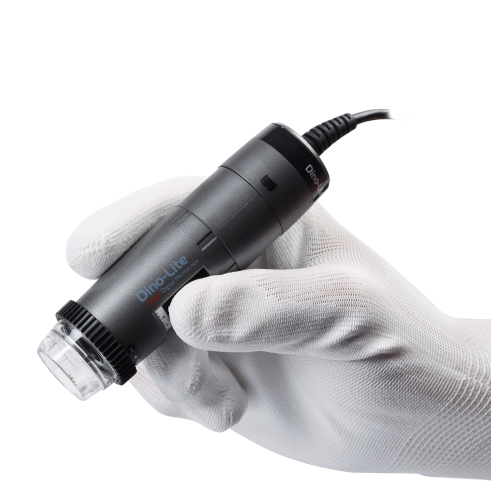

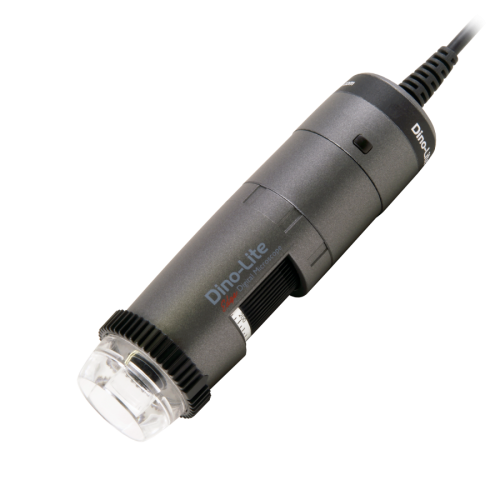

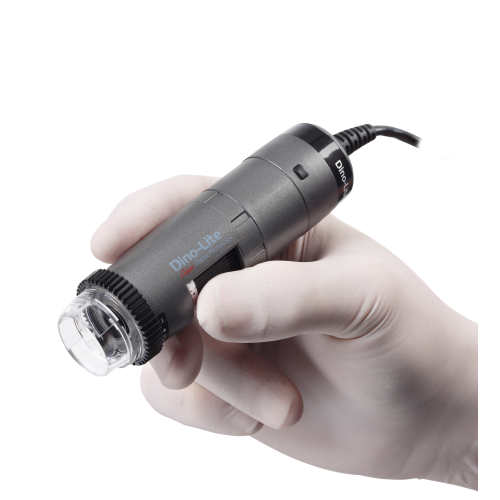

USB-mikroskop Dino-Lite AF4115ZTL, 10–140×, 1,3 MP, polarisator, LWD
Dino-Lite EDGE AF4115ZTL är ett handhållet USB-mikroskop med 1,3 MP sensor, 10–140× förstoring, långt arbetsavstånd (LWD), polarisator och flexibel LED-kontroll (FLC). Modellen passar särskilt väl för elektronik, reparation och teknisk inspektion där stort arbetsutrymme och god överblick är viktiga.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2 samt förbered för trådlös
- FokallängdLångt
- FörstoringLåg
- LjuskällaLED ljuskontroll
- PolarisatorJa
- Upplösning1,3 MP
Beskrivning
Art.nr: DLT_AF4115ZTL
Mikroskopet lämpar sig väl för elektronik, montering, reparation, kvalitetskontroll och teknisk inspektion där du behöver plats för verktyg mellan objekt och optik. Det långa arbetsavståndet gör det möjligt att arbeta med pincett, lödkolv eller andra verktyg samtidigt som du behåller en stabil och tydlig bild.
Förstoringen justeras steglöst via fokusratten och täcker området 10× till 140×. Vid lägre förstoringar får du ett mycket stort synfält och god överblick, medan högre förstoringar används för detaljstudier. Konstruktionen är optimerad för att ge ett användbart arbetsavstånd genom hela förstorinsspannet.
Optiken består av glaslinser med antireflexbehandling och kombineras med en 1,3 MP CMOS-sensor som ger en upplösning på 1280 × 1024 pixlar. Bilden är optimerad för både livevisning och dokumentation.
Belysningen utgörs av 8 vita LED-lampor och styrs via Flexible LED Control (FLC), vilket innebär att LED-belysningen kan delas upp i fyra zoner som styrs individuellt. Detta gör det möjligt att rikta ljuset och framhäva strukturer i objektet. Den integrerade polarisatorn reducerar reflexer från blanka ytor och förbättrar kontrasten.
AF4115ZTL ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Programvaran ger möjlighet till bildtagning, videoinspelning, kalibrerade mätningar och dokumentation.

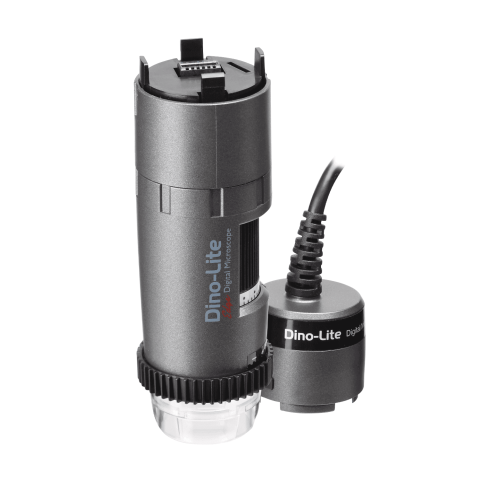

Mikroskopet är utrustat med Microtouch för snabb bildtagning direkt på instrumentet samt låsring för att fixera vald förstoring. Modellen är även förberedd för trådlös användning via WiFi-streamer WF-20 (tillval).
Typiska användningsområden
• Elektronik, lödning och reparation
• Montering och finmekanik
• Kvalitetskontroll och industriell inspektion
• Arbete där verktyg används under mikroskopet
• Materialanalys och ytstruktur
• Skola och teknisk utbildning
• Dokumentation och mätning av detaljer
Dino-Lite EDGE AF4115ZTL är en specialiserad modell för användare som prioriterar arbetsavstånd, överblick och praktiskt arbete framför maximal förstoring.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) |
|---|---|---|---|
| 10× | 234,5 | 39,0 | 31,2 |
| 20× | 112,5 | 19,5 | 15,6 |
| 30× | 72,5 | 13,0 | 10,4 |
| 40× | 54,5 | 9,8 | 7,8 |
| 50× | 43,5 | 7,8 | 6,2 |
| 70× | 33,7 | 5,6 | 4,5 |
| 100× | 29,2 | 3,9 | 3,1 |
| 140× | 30,5 | 2,8 | 2,2 |
Angivna värden gäller utan frontlins och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite EDGE AF4115ZTL mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AF4115ZTL Dino-Lite EDGE
Förstoring: 10×–140×
Max förstoring: ca 140×
Sensor: Färg-CMOS
Upplösning: 1,3 megapixel (1280 × 1024)
Bildfrekvens: upp till 30 fps (VGA), ca 15 fps vid 1,3 MP
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Long Working Distance (LWD)
Synfält: ca 39,0 × 31,2 mm (10×) till ca 2,8 × 2,2 mm (140×)
Skärpedjup: ned till ca 0,09 mm beroende på förstoring
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC), zonindelad
Polarisator: Ja, justerbar
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Bildstandard: DirectShow, UVC
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows XP/7/8/10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, JPG, TIF
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): JPEG, PNG
Videoformat (macOS): MOV
WiFi: Trådlös klar via WF-20 (tillval)
Hus: Komposit/plast
Mått: ca 114 mm × 34 mm
Vikt: 111 g
Kabellängd: ca 1,8 m
ESD-skydd: Nej
Märkning: CE, FCC, RoHS
Garanti: 2 år
