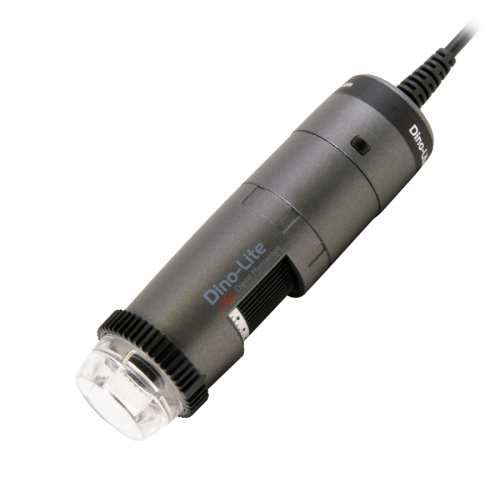

Dino-Lite EDGE AF4115ZT – 20–220×, 1,3 MP, FLC, polarisator, mätfunktion

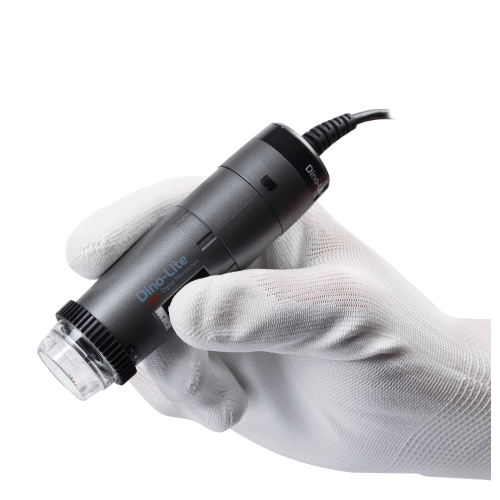

Dino-Lite EDGE AF4115ZT är ett handhållet USB-mikroskop med 1,3 MP sensor, 20–220× förstoring, polarisator och flexibel LED-kontroll (FLC). Modellen passar väl för teknisk inspektion, elektronik och kvalitetskontroll där reducerade reflexer, god kontrast och flexibel belysning är viktiga.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2 samt förbered för trådlös
- FokallängdKort
- FörstoringLåg till medium
- LjuskällaLED ljuskontroll
- PolarisatorJa
- Upplösning1,3 MP
Beskrivning
Art.nr: DLT_AF4115ZT
Mikroskopet lämpar sig väl för kvalitetskontroll, teknisk inspektion, elektronik, materialanalys och utbildning där reflektioner och blänk annars kan störa observationen. Den integrerade polarisatorn gör det möjligt att reducera reflexer från blanka ytor och därmed förbättra kontrasten och detaljåtergivningen.
Förstoringen justeras steglöst via fokusratten och täcker hela området 20× till 220×. Till skillnad från enklare modeller kan hela förstorinsspannet användas inom ett praktiskt arbetsavstånd, vilket ger större flexibilitet vid arbete med olika typer av objekt.
Optiken består av glaslinser med antireflexbehandling och kombineras med en 1,3 MP CMOS-sensor som ger en upplösning på 1280 × 1024 pixlar. Bilden är optimerad för både livevisning och dokumentation.
Belysningen utgörs av 8 vita LED-lampor och styrs via Flexible LED Control (FLC), vilket innebär att LED-belysningen kan delas upp i fyra zoner som styrs individuellt. Detta gör det möjligt att rikta ljuset och framhäva strukturer i objektet.
AF4115ZT ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Programvaran ger möjlighet till bildtagning, videoinspelning, kalibrerade mätningar och dokumentation.
Mikroskopet är utrustat med Microtouch för snabb bildtagning direkt på instrumentet samt låsring för att fixera vald förstoring. Modellen är även förberedd för trådlös användning via WiFi-streamer WF-20 (tillval).
Typiska användningsområden
• Kvalitetskontroll och industriell inspektion
• Elektronik, lödningar och finmekanik
• Materialanalys och ytstruktur
• Blanka och reflekterande ytor där polarisator behövs
• Skola och teknisk utbildning
• Dokumentation och mätning av detaljer
Dino-Lite EDGE AF4115ZT är en avancerad modell för användare som behöver bättre ljuskontroll, reducerade reflexer och hög flexibilitet jämfört med enklare Premier-modeller.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) |
|---|---|---|---|
| 20× | 60,2 | 19,5 | 15,6 |
| 30× | 33,5 | 13,0 | 10,4 |
| 40× | 20,9 | 9,8 | 7,8 |
| 50× | 13,9 | 7,8 | 6,3 |
| 70× | 7,1 | 5,6 | 4,5 |
| 100× | 4,1 | 3,9 | 3,1 |
| 150× | 5,6 | 2,6 | 2,1 |
| 200× | 9,9 | 2,0 | 1,6 |
| 220× | 11,9 | 1,8 | 1,4 |
Angivna värden gäller utan frontlins och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite EDGE AF4115ZT mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AF4115ZT Dino-Lite EDGE
Förstoring: 20×–220×
Max förstoring: ca 220×
Sensor: Färg-CMOS
Upplösning: 1,3 megapixel (1280 × 1024)
Bildfrekvens: upp till 30 fps (VGA), ca 15 fps vid 1,3 MP
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Standard
Synfält: ca 19,5 × 15,6 mm (20×) till ca 1,8 × 1,4 mm (220×)
Skärpedjup: ned till ca 0,1 mm beroende på förstoring
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC), zonindelad
Polarisator: Ja, justerbar
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Bildstandard: DirectShow, UVC
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows XP/7/8/10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, JPG, TIF
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): JPEG, PNG
Videoformat (macOS): MOV
WiFi: Trådlös klar via WF-20 (tillval)
Hus: Komposit/plast
Mått: ca 114 mm × 34 mm
Vikt: 111 g
Kabellängd: ca 1,8 m
ESD-skydd: Nej
Märkning: CE, FCC, RoHS
Garanti: 2 år
