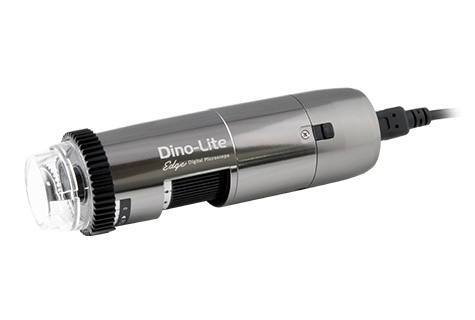

USB-mikroskop Dino-Lite Edge AF7515MZTL, 10–140×, 5 MP, LWD, FLC, AMR, polarisator, USB2, förberett för WiFi
Dino-Lite Edge AF7515MZTL är ett handhållet USB-mikroskop med 5 MP CMOS-sensor, 10–140× förstoring, långt arbetsavstånd (LWD), justerbar linjär polarisator, Flexible LED Control (FLC), Automatic Magnification Reading (AMR) och robust metallhus. Modellen är avsedd för teknisk inspektion, dokumentation och mätning där extra arbetsutrymme, stort synfält, reflexkontroll och hög bildkvalitet är viktiga. AF7515MZTL ansluts via USB 2.0 och är förberett för trådlös användning med WF-20 WiFi-adapter som tillbehör.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2, förberedd för trådlös
- FokallängdMedium
- FörstoringLåg till medium
- LjuskällaLED ljuskontroll
- PolarisatorJa
- Upplösning5,0 MP
Beskrivning
Art.nr: DLT_AF7515MZTL
Dino-Lite Edge AF7515MZTL är ett handhållet digitalt USB-mikroskop i Dino-Lites Long Working Distance-serie. Modellen är framtagen för teknisk inspektion, dokumentation, mätning och analys där användaren behöver längre avstånd mellan mikroskopet och objektet.
Förstoringen, 10×–140×, gör mikroskopet användbart för inspektion av elektronik, material, ytor, komponenter, tryck, textilier, mekaniska delar och andra objekt där både översikt och detaljer behöver dokumenteras.
Det långa arbetsavståndet ger större utrymme mellan objekt och optik än hos många standardmodeller. Det är praktiskt vid reparation, omarbete, montering och inspektion av större, ömtåliga eller svårplacerade objekt som inte bör vidröras.
Den integrerade linjära polarisatorn reducerar reflexer från blanka ytor som metall, plast, glas, smycken, lackerade ytor och elektronikkomponenter. Det gör det lättare att se ytdetaljer, strukturer och defekter på reflekterande objekt.
Mikroskopet har åtta vita LED-lampor och Flexible LED Control (FLC), vilket gör det möjligt att anpassa belysningen efter objektets yta och struktur. Diffuserlocket N3C-D ingår och kan användas när ett mjukare och jämnare ljus önskas.
Optiken består av glaslinser med antireflexbehandling och kombineras med en 5 MP CMOS-sensor med upplösning 2592 × 1944 pixlar. Modellen har mät- och kalibreringsfunktion i programvaran, Microtouch-sensor, förstoringslås och robust metallhus.
AF7515MZTL har Automatic Magnification Reading (AMR), vilket gör att aktuell förstoring kan läsas av automatiskt i programvaran. Det är särskilt användbart vid återkommande mätningar, dokumentation och kalibrerat arbete där förstoringen behöver vara spårbar.
AF7515MZTL ansluts via USB 2.0 och används med DinoCapture 2.0 för Windows eller DinoXcope för macOS. Modellen följer DirectShow och UVC och är även förberedd för trådlös användning med WF-20 WiFi-adapter. WF-20 ingår inte i standardleveransen.
Mikroskopet har ESD-skydd och passar därför väl i tekniska miljöer där elektrostatisk urladdning kan vara ett problem, till exempel vid arbete med elektronik och känsliga komponenter.
Typiska användningsområden
• Elektronik, reparation och omarbete
• Montering och inspektion där arbetsutrymme behövs
• Teknisk dokumentation och kvalitetskontroll
• Material- och ytanalys
• Reflekterande objekt där polarisator är viktig
• Mätning och kalibrerad bilddokumentation
• Inspektion av större, ömtåliga eller svårplacerade objekt
Rekommenderat stativ
För noggrann fokusering, mätning och dokumentation bör mikroskopet användas med ett stabilt stativ. Eftersom AF7515MZTL är en Long Working Distance-modell behöver stativet väljas med hänsyn till det längre arbetsavståndet.
Små portabla stativ som inte är avsedda för Long Working Distance-modeller bör undvikas. Välj i stället ett stabilt Dino-Lite-stativ som ger tillräcklig höjd och god positioneringskontroll.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) | Skärpedjup (mm) |
|---|---|---|---|---|
| 10× | 237,5 | 39,6 | 29,7 | 25,8 |
| 20× | 115,3 | 19,8 | 14,8 | 6,9 |
| 30× | 75,9 | 13,2 | 9,9 | 3,3 |
| 40× | 57,3 | 9,9 | 7,4 | 2,2 |
| 50× | 47,0 | 7,9 | 5,9 | 1,6 |
| 60× | 40,8 | 6,6 | 4,9 | 1,2 |
| 70× | 36,9 | 5,7 | 4,2 | 1,0 |
| 80× | 34,6 | 4,9 | 3,7 | 0,8 |
| 90× | 33,2 | 4,4 | 3,3 | 0,7 |
| 100× | 32,6 | 4,0 | 3,0 | 0,6 |
| 110× | 32,4 | 3,6 | 2,7 | 0,5 |
| 120× | 32,6 | 3,3 | 2,5 | 0,5 |
| 130× | 33,1 | 3,0 | 2,3 | 0,4 |
| 140× | 33,8 | 2,8 | 2,1 | 0,4 |
Angivna värden gäller utan frontlock och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite AF7515MZTL mikroskop
Förvaringspåse
Kalibreringsmål
Bruksanvisning
N3C-O öppet frontlock
N3C-C slutet frontlock
N3C-D diffuserlock
N3C-E förlängningslock
N3C-L långt frontlock
N3C-S sidoljuslock
Tillbehör
WF-20 WiFi-adapter kan användas som tillval för trådlös användning. Den ingår inte i standardleveransen.
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AF7515MZTL Dino-Lite Edge
Förstoring: 10×–140×
Sensor: Färg-CMOS
Upplösning: 5,0 megapixel, 2592 × 1944 pixlar
Bildfrekvens: Upp till 30 fps
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Long Working Distance, LWD
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC)
IR-filter: IR-cut-filter >650 nm
Diffuser: Ja, N3C-D ingår
Polarisator: Ja, linjär och justerbar
Emissionsfilter: Nej
Automatic Magnification Reading: Ja
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Trådlös användning: Förberedd för WF-20 WiFi-adapter, köps separat
Bildstandarder: DirectShow, UVC
Programvara: DinoCapture 2.0 för Windows, DinoXcope för macOS
Operativsystem: Windows 7, 8, 10 och 11, macOS 10.9 eller senare
Bildformat Windows: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Videoformat Windows: WMV, FLV, SWF
Bildformat macOS: JPEG, PNG
Videoformat macOS: MOV, max 1,3 MP
Hus: Metall
Mått: 11,5 cm (L) × 3,4 cm (D)
Vikt: 97 g
Kabellängd: 1,8 m
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 års europeisk garanti
