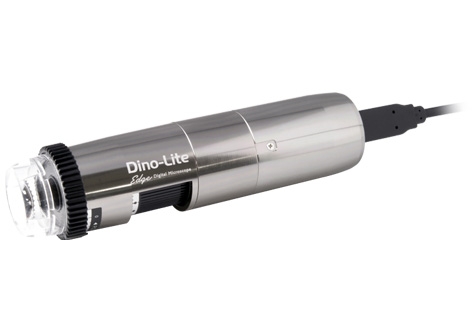

USB-mikroskop Dino-Lite AG5515MZT, 10–220×, 2 MP, global shutter, eFLC, EDR, AMR, pol
Dino-Lite AG5515MZT är ett handhållet USB-mikroskop med 2 MP CMOS-sensor, global shutter, 10–220× förstoring, justerbar linjär polarisator, Enhanced Flexible LED Control (eFLC), Extended Dynamic Range (EDR) och Automatic Magnification Readout (AMR). Global shutter-sensorn ger distorsionsfri livebild av rörliga objekt och gör modellen särskilt användbar för dynamisk inspektion, tidsintervallstudier, mikromekanik, mikrofluidik och teknisk dokumentation.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2, förberedd för trådlös
- FokallängdMedium
- FörstoringLåg till medium
- LjuskällaLED ljuskontroll
- PolarisatorJa
- Upplösning5,0 MP
Beskrivning
Art.nr: DLT_AG5515MZT
Dino-Lite AG5515MZT är ett handhållet digitalt USB-mikroskop för teknisk inspektion, dokumentation, mätning och analys där rörliga objekt eller tidsförlopp behöver kunna observeras tydligt. Modellen är utrustad med global shutter-sensor, vilket ger en mer korrekt bild av objekt i rörelse än sensorer där bilden läses av rad för rad.
Förstoringen, 10×–220×, gör mikroskopet användbart för inspektion av elektronik, material, ytor, komponenter, mekaniska detaljer och andra objekt där både översikt och små detaljer behöver dokumenteras.
Global shutter gör AG5515MZT särskilt intressant för dynamiska tillämpningar, till exempel mikrofluidik, mikromekanik, rörliga komponenter och andra observationer där motivet förändras under bildtagning. Programvaran har även en software trigger-funktion med justerbar bildfrekvens för tidsintervallobservation.
Den integrerade linjära polarisatorn reducerar reflexer från blanka ytor. Det gör det lättare att se struktur och detaljer på exempelvis metall, plast, glas, lackerade ytor och elektronikkomponenter.
Mikroskopet har åtta vita LED-lampor och Enhanced Flexible LED Control (eFLC), vilket ger mer flexibel kontroll över belysningen än enklare LED-styrning. Detta gör det möjligt att anpassa ljuset efter objektets yta, struktur och reflektionsgrad.
AG5515MZT har Extended Dynamic Range (EDR), vilket hjälper till att återge detaljer i motiv med stora skillnader mellan ljusa och mörka partier. Det är användbart vid teknisk inspektion där blanka ytor, skuggor eller kontrasterande material annars kan göra dokumentationen svår.
Automatic Magnification Readout (AMR) gör att aktuell förstoring kan läsas av automatiskt i programvaran. Det är särskilt användbart vid kalibrerad mätning, dokumentation och återkommande inspektioner där förstoringen behöver vara spårbar.
AG5515MZT ansluts via USB-C och levereras med både Type-C till Type-C-kabel och Type-C till Type-A-kabel, båda med skruvlås. Modellen används med DinoCapture 2.0 eller DinoCapture 3.0 för Windows 10/11.
Typiska användningsområden
• Dynamisk inspektion och rörelseanalys
• Mikrofluidik och mikromekanik
• Elektronik, komponentkontroll och reparation
• Teknisk inspektion och dokumentation
• Reflekterande objekt där polarisator är viktig
• Mätning och kalibrerad bilddokumentation
• Tidsintervallobservation med software trigger
Rekommenderat stativ
För noggrann fokusering, mätning och dokumentation bör mikroskopet användas med ett stabilt stativ. Vid högre förstoringar är handhållen användning inte praktisk för exakt fokusering eller repeterbar dokumentation.
För arbete där stabilitet är viktig rekommenderas ett stadigt Dino-Lite-stativ, till exempel RK-10F eller RK-10FS. För extra noggrann positionering över provytan kan stativet kompletteras med X/Y-positioneringstillbehör. Sådana stativ och positioneringstillbehör ingår inte i standardleveransen.
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) | Skärpedjup (mm) |
|---|---|---|---|---|
| 10× | 137,3 | 60,70 | 34,14 | 24,49 |
| 20× | 57,2 | 30,35 | 17,07 | 6,62 |
| 30× | 31,4 | 20,23 | 11,38 | 3,17 |
| 40× | 19,3 | 15,17 | 8,54 | 1,91 |
| 50× | 12,6 | 12,14 | 6,83 | 1,30 |
| 60× | 8,7 | 10,12 | 5,69 | 0,96 |
| 70× | 6,2 | 8,67 | 4,88 | 0,75 |
| 80× | 4,8 | 7,59 | 4,27 | 0,60 |
| 90× | 4,0 | 6,74 | 3,79 | 0,50 |
| 100× | 3,7 | 6,07 | 3,41 | 0,43 |
| 110× | 3,6 | 5,52 | 3,10 | 0,37 |
| 120× | 3,9 | 5,06 | 2,85 | 0,32 |
| 130× | 4,3 | 4,67 | 2,63 | 0,29 |
| 140× | 4,9 | 4,34 | 2,44 | 0,26 |
| 150× | 5,6 | 4,05 | 2,28 | 0,23 |
| 160× | 6,4 | 3,79 | 2,13 | 0,21 |
| 170× | 7,2 | 3,57 | 2,01 | 0,20 |
| 180× | 8,2 | 3,37 | 1,90 | 0,18 |
| 190× | 9,2 | 3,19 | 1,80 | 0,17 |
| 200× | 10,2 | 3,03 | 1,71 | 0,16 |
| 210× | 11,3 | 2,89 | 1,63 | 0,15 |
| 220× | 12,4 | 2,76 | 1,55 | 0,14 |
Angivna värden gäller utan frontlock och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite AG5515MZT mikroskop
Förvaringspåse
N3C-C slutet frontlock
N3C-D diffuserlock
N3C-D2 opalt diffuserlock
N3C-E förlängt öppet frontlock
N3C-L långt frontlock
N3C-O öppet frontlock
N3C-S sidoljuslock
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AG5515MZT
Förstoring: 10×–220×
Sensor: Färg-CMOS med global shutter
Upplösning: 2,0 megapixel, 1920 × 1080 pixlar
Bildfrekvens: Upp till 30 fps
Optik: High Quality Optics enligt underlaget
Arbetsavstånd: Standard enligt specifikation, långt vid låg förstoring enligt tabell
Belysning: 8 vita LED-lampor
LED-styrning: Enhanced Flexible LED Control (eFLC)
Polarisator: Ja, linjär
Extended Dynamic Range: Ja
Extended Depth of Field: Nej, anges inte i underlaget
Automatic Magnification Readout: Ja
Software trigger: Ja
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB-C / USB 2.0
Kablar: Type-C till Type-C med skruvlås, 1,8 m; Type-C till Type-A med skruvlås, 1,8 m
Programvara: DinoCapture 2.0 och DinoCapture 3.0 för Windows
Operativsystem: Windows 10/11
Bildformat Windows: BMP, PNG, TIF, JPG
Videoformat Windows: DinoCapture 2.0: WMV, FLV, SWF; DinoCapture 3.0: MP4
Hus: Metall
Mått: 130 mm (H) × 33 mm (D)
Vikt: ca 120 g
Märkning: CE, FCC, RoHS
Garanti: 2 års europeisk garanti
