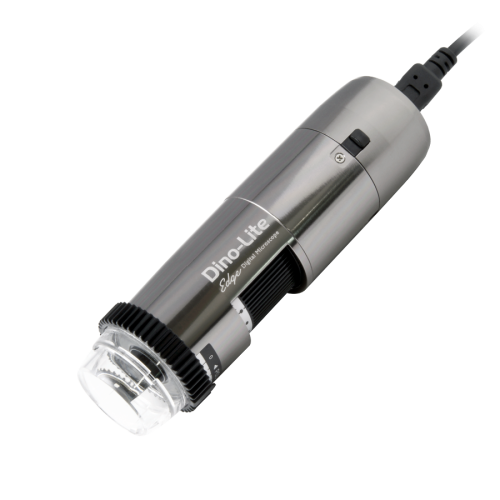

USB-mikroskop Dino-Lite EDGE AF7915MZTL, 10–140×, 5 MP, LWD, EDOF, EDR, AMR, polarisator

Mikroskopet lämpar sig särskilt väl för arbete där du behöver komma åt objektet under observation, till exempel vid reparation, montering, elektronikarbete och analys av större eller känsliga komponenter. Det långa arbetsavståndet ger betydligt mer plats mellan objekt och optik jämfört med standardmodeller.

Vid låg förstoring erhålls ett mycket stort synfält och god överblick, vilket gör modellen lämplig för arbete med större objekt och precisionstillämpningar där både händer och verktyg behöver få plats under mikroskopet.

Förstoringen justeras steglöst via fokusratten och täcker området 10× till 140×. Den automatiska förstoringsavläsningen (AMR) läser av förstoringen i realtid och minskar risken för fel vid mätningar.

EDOF-funktionen kan kombinera flera bilder tagna vid olika fokusnivåer för att ge större skärpedjup vid ojämna eller tredimensionella ytor. EDR-funktionen kombinerar bilder med olika exponeringar för att visa fler detaljer i både mörka och ljusa partier, särskilt vid reflekterande eller kontrastrika objekt.

Den integrerade polarisatorn reducerar reflexer från blanka ytor såsom metall, plast, glas och lackerade ytor, vilket förbättrar kontrast och detaljåtergivning.

Optiken består av glaslinser med antireflexbehandling och kombineras med en 5 MP CMOS-sensor som ger en upplösning på 2592 × 1944 pixlar. Detta möjliggör högupplösta bilder för dokumentation och analys av mycket fina detaljer.

Belysningen utgörs av 8 vita LED-lampor och styrs via Flexible LED Control (FLC), vilket innebär att LED-belysningen kan delas upp i fyra zoner som styrs individuellt. Detta gör det möjligt att rikta ljuset och framhäva strukturer hos objektet.

AF7915MZTL ansluts via USB 2.0 och används tillsammans med DinoCapture (Windows) eller DinoXcope (macOS). Programvaran ger möjlighet till bildtagning, videoinspelning, kalibrerade mätningar och dokumentation. Observera att EDOF, EDR och DPQ endast är tillgängliga på Windows.

Mikroskopet är utrustat med Microtouch för snabb bildtagning direkt på instrumentet samt låsring för att fixera vald förstoring. Modellen har ett robust metallhus i anodiserad aluminium och är även förberedd för trådlös användning via WiFi-streamer WF-20 (tillval).

Typiska användningsområden
• Reparation, montering och elektronikarbete
• Inspektion av större eller känsliga objekt
• Materialanalys och ytstruktur
• Reflekterande eller kontrastrika objekt där EDR är användbart
• Ojämna ytor där EDOF ger större skärpedjup
• Mätning och dokumentation av detaljer

Dino-Lite EDGE AF7915MZTL är en avancerad LWD-modell för användare som behöver hög detaljåtergivning, stort arbetsutrymme och avancerade bildfunktioner i ett kompakt format.

Arbetsavstånd och synfält

Angivna värden gäller utan frontlins och kan variera något beroende på inställning.

Leveransen innehåller

Dino-Lite EDGE AF7915MZTL mikroskop
Kalibreringsmål
Förvaringspåse
Bruksanvisning (engelska)
Frontlinser: N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S

Tekniska data

Produkttyp: Handhållet USB-mikroskop
Modell: AF7915MZTL Dino-Lite EDGE
Förstoring: 10×–140×
Max förstoring: ca 140×
Sensor: Färg-CMOS
Upplösning: 5,0 megapixel (2592 × 1944)
Bildfrekvens: ca 10 fps vid 5 MP, upp till ca 25 fps vid lägre upplösning
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Långt (LWD)
Synfält: ca 39,6 × 29,7 mm (10×) till ca 2,8 × 2,1 mm (140×)
Skärpedjup: ned till ca 0,4 mm beroende på förstoring
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC), zonindelad
Polarisator: Ja, justerbar
Specialfunktioner: AMR, EDOF, EDR, FLC
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Bildstandard: DirectShow, UVC
Programvara: DinoCapture 2.0/3.0 (Windows), DinoXcope (macOS)
Operativsystem: Windows 7/8/10/11, macOS 10.14 eller senare
Bildformat (Windows): BMP, PNG, JPG, TIF
Videoformat (Windows): WMV, FLV, SWF, MP4
Bildformat (macOS): JPEG, PNG
Videoformat (macOS): MOV
WiFi: Trådlös klar via WF-20 (tillval)
Hus: Metall (anodiserad aluminium)
Mått: ca 114 mm × 34 mm
Vikt: ca 97 g
Kabellängd: ca 1,8 m (löstagbar USB-kabel)
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 år
