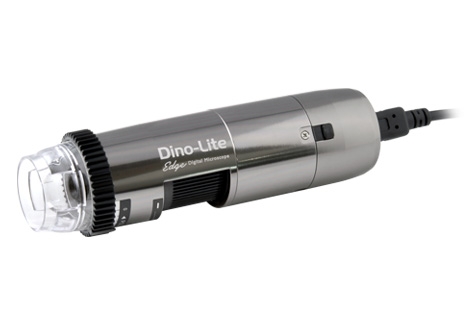

USB-mikroskop Dino-Lite Edge AF7515MZT4, 400–470×, 5 MP, FLC, AMR, pol, USB2, förberett för WiFi

Dino-Lite Edge AF7515MZT4 är ett handhållet digitalt USB-mikroskop för teknisk inspektion, dokumentation och mätning vid mycket hög förstoring. Förstoringen, 400×–470×, gör mikroskopet särskilt användbart när mycket små detaljer behöver granskas och dokumenteras.

Modellen lämpar sig för observation av små defekter, kantdefinition, ytjämnhet, ytstruktur och andra detaljer där hög förstoring och god bildkvalitet är viktigt. Typiska objekt är elektronik, materialprover, metall, plast, små komponenter, beläggningar och andra tekniska ytor.

Den integrerade linjära polarisatorn reducerar reflexer från blanka ytor. Det gör det lättare att se struktur och detaljer på exempelvis metall, plast, glas, lackerade ytor och elektronikkomponenter.

Mikroskopet har åtta vita LED-lampor och Flexible LED Control (FLC), vilket gör det möjligt att anpassa belysningen efter objektets yta och struktur. Diffuserlocket N3C-D ingår och kan användas när ett mjukare och jämnare ljus önskas.

Optiken består av glaslinser med antireflexbehandling och kombineras med en 5 MP CMOS-sensor med upplösning 2592 × 1944 pixlar. Modellen har mät- och kalibreringsfunktion i programvaran, Microtouch-sensor, förstoringslås och robust metallhus.

AF7515MZT4 har Automatic Magnification Reading (AMR), vilket gör att aktuell förstoring kan läsas av automatiskt i programvaran. Det underlättar kalibrerad mätning och dokumentation, särskilt vid återkommande inspektioner där förstoringen behöver vara spårbar.

AF7515MZT4 ansluts via USB 2.0 och används med DinoCapture 2.0 för Windows eller DinoXcope för macOS. Modellen följer DirectShow och UVC och är även förberedd för trådlös användning med WF-20 WiFi-streamer. WF-20 ingår inte i standardleveransen.

Mikroskopet har ESD-skydd och passar därför väl i tekniska miljöer där elektrostatisk urladdning kan vara ett problem, till exempel vid arbete med elektronik och känsliga komponenter.

Typiska användningsområden
• Högförstorande teknisk inspektion
• Elektronik, komponentkontroll och reparation
• Små defekter, kantdefinition och ytstruktur
• Metall, plast och reflekterande material
• Materialkontroll och kvalitetskontroll
• Dokumentation och kalibrerad mätning vid mycket hög förstoring

Arbetsavstånd och synfält

Angivna värden gäller utan frontlock och kan variera något beroende på inställning. I underlaget står sista tabellraden som 450×, men eftersom specifikationen anger 400×–470× är raden här återgiven som 470×.

Leveransen innehåller

Dino-Lite AF7515MZT4 mikroskop
Förvaringspåse
Kalibreringsmål
Bruksanvisning
N3C-O öppet frontlock
N3C-C slutet frontlock
N3C-D diffuserlock
N3C-E förlängningslock
N3C-L långt frontlock
N3C-S sidoljuslock

Tillbehör

WF-20 WiFi-streamer kan användas som tillval för trådlös användning. Den ingår inte i standardleveransen.

Tekniska data

Produkttyp: Handhållet USB-mikroskop
Modell: AF7515MZT4 Dino-Lite Edge
Förstoring: 400×–470×
Sensor: Färg-CMOS
Upplösning: 5,0 megapixel, 2592 × 1944 pixlar
Bildfrekvens: Upp till 30 fps
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Kort
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC)
Diffuser: Ja, N3C-D ingår
Polarisator: Ja, linjär och justerbar
Emissionsfilter: Nej
Automatic Magnification Reading: Ja
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0
Trådlös användning: Förberedd för WF-20 WiFi-streamer, köps separat
Bildstandarder: DirectShow, UVC
Programvara: DinoCapture 2.0 för Windows, DinoXcope för macOS
Operativsystem: Windows 7, 8, 10 och 11, macOS 10.14 eller senare
Bildformat Windows: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Videoformat Windows: WMV, FLV, SWF
Bildformat macOS: JPEG, PNG
Videoformat macOS: MOV, max 1,3 MP
Hus: Metall
Mått: 11,5 cm (H) × 3,4 cm (D)
Vikt: 97 g
Kabellängd: 1,8 m
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 års europeisk garanti
