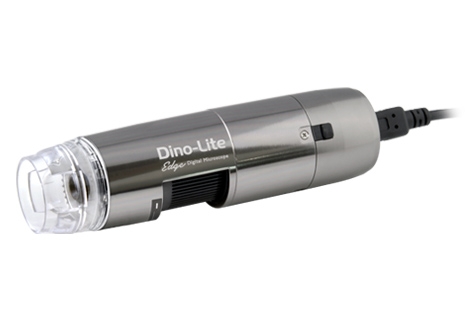

USB-mikroskop Dino-Lite Edge AF7515MZT, 10–220×, 5 MP, FLC, AMR, polarisator, USB2, förberett för WiFi
Dino-Lite Edge AF7515MZT är ett handhållet USB-mikroskop med 5 MP CMOS-sensor, 10–220× förstoring, justerbar linjär polarisator, Flexible LED Control (FLC), Automatic Magnification Reading (AMR) och robust metallhus. Modellen är avsedd för teknisk inspektion, dokumentation och mätning där hög bildkvalitet, reflexkontroll och repeterbar förstoring är viktiga. AF7515MZT ansluts via USB 2.0 och är förberett för trådlös användning med WF-20 WiFi-adapter som tillbehör.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnslutningUSB2, förberedd för trådlös
- FokallängdMedium
- FörstoringLåg till medium
- LjuskällaCoaxial belysning LED ljuskontroll
- PolarisatorJa
- Upplösning5,0 MP
Beskrivning
Art.nr: EUR_AF7515MZT
Dino-Lite Edge AF7515MZT är ett handhållet digitalt USB-mikroskop för teknisk inspektion, dokumentation, mätning och analys. Modellen ingår i Dino-Lites universella sortiment och passar många typer av arbeten där både översikt och detaljstudier behövs.
Förstoringen, 10×–220×, gör mikroskopet användbart för inspektion av elektronik, material, ytor, komponenter, tryck, textilier, mekaniska delar och andra objekt där både helhet och detaljer behöver dokumenteras.
Den integrerade linjära polarisatorn reducerar reflexer från blanka ytor som metall, plast, glas, smycken, lackerade ytor och elektronikkomponenter. Det gör det lättare att se ytdetaljer, strukturer och defekter på reflekterande objekt.
Mikroskopet har åtta vita LED-lampor och Flexible LED Control (FLC), vilket gör det möjligt att anpassa belysningen efter objektets yta och struktur. Diffuserlocket N3C-D ingår och kan användas när ett mjukare och jämnare ljus önskas.
Optiken består av glaslinser med antireflexbehandling och kombineras med en 5 MP CMOS-sensor med upplösning 2592 × 1944 pixlar. Modellen har mät- och kalibreringsfunktion i programvaran, Microtouch-sensor samt ett robust metallhus.
AF7515MZT har Automatic Magnification Reading (AMR), vilket gör att aktuell förstoring kan läsas av automatiskt i programvaran. Det är särskilt användbart vid återkommande mätningar, dokumentation och kalibrerat arbete där förstoringen behöver vara spårbar.
AF7515MZT ansluts via USB 2.0 och används med DinoCapture 2.0 för Windows eller DinoXcope för macOS. Modellen följer DirectShow och UVC och är även förberedd för trådlös användning med WF-20 WiFi-adapter.
Mikroskopet har ESD-skydd och passar därför väl i tekniska miljöer där elektrostatisk urladdning kan vara ett problem, till exempel vid arbete med elektronik och känsliga komponenter.
Typiska användningsområden
• Elektronik, komponentkontroll och reparation
• Teknisk inspektion och dokumentation
• Material- och ytanalys och ädelstenar
• Reflekterande objekt där polarisator är viktig
• Mätning och kalibrerad bilddokumentation
• Kvalitetskontroll och precisionsinspektion
Arbetsavstånd och synfält
| Förstoring | Arbetsavstånd (mm) | Synfält X (mm) | Synfält Y (mm) | Skärpedjup (mm) |
|---|---|---|---|---|
| 10× | 142,6 | 39,6 | 29,7 | 26,0 |
| 20× | 60,1 | 19,8 | 14,8 | 7,0 |
| 30× | 33,6 | 13,2 | 9,9 | 3,3 |
| 40× | 21,0 | 9,9 | 7,4 | 2,0 |
| 50× | 14,0 | 7,9 | 5,9 | 1,4 |
| 60× | 9,8 | 6,6 | 4,9 | 1,0 |
| 70× | 7,3 | 5,7 | 4,2 | 0,8 |
| 80× | 5,7 | 4,9 | 3,7 | 0,6 |
| 90× | 4,8 | 4,4 | 3,3 | 0,5 |
| 100× | 4,3 | 4,0 | 3,0 | 0,4 |
| 110× | 4,2 | 3,6 | 2,7 | 0,4 |
| 120× | 4,3 | 3,3 | 2,5 | 0,3 |
| 130× | 4,7 | 3,0 | 2,3 | 0,3 |
| 140× | 5,2 | 2,8 | 2,1 | 0,3 |
| 150× | 5,8 | 2,6 | 2,0 | 0,3 |
| 160× | 6,5 | 2,5 | 1,9 | 0,2 |
| 170× | 7,3 | 2,3 | 1,8 | 0,2 |
| 180× | 8,1 | 2,2 | 1,6 | 0,2 |
| 190× | 9,1 | 2,1 | 1,6 | 0,2 |
| 200× | 10,0 | 2,0 | 1,5 | 0,2 |
| 210× | 11,0 | 1,9 | 1,4 | 0,2 |
| 220× | 12,1 | 1,8 | 1,3 | 0,2 |
Angivna värden gäller utan frontlock och kan variera något beroende på inställning.
Leveransen innehåller
Dino-Lite AF7515MZT mikroskop
Förvaringspåse
Kalibreringsmål
Bruksanvisning
N3C-O öppet frontlock
N3C-C slutet frontlock
N3C-D diffuserlock
N3C-E förlängningslock
N3C-L långt frontlock
N3C-S sidoljuslock
Tillbehör
WF-20 WiFi-adapter kan användas som tillval för trådlös användning. Den ingår inte i standardleveransen.
Tekniska data
Produkttyp: Handhållet USB-mikroskop
Modell: AF7515MZT Dino-Lite Edge
Förstoring: 10×–220×
Sensor: Färg-CMOS
Upplösning: 5,0 megapixel, 2592 × 1944 pixlar
Bildfrekvens: Upp till 30 fps
Optik: Glaslinser med antireflexbehandling
Arbetsavstånd: Standard enligt specifikation, långt vid låg förstoring enligt tabell
Belysning: 8 vita LED-lampor
LED-styrning: Flexible LED Control (FLC)
IR-filter: IR-cut-filter >650 nm
Diffuser: Ja, N3C-D ingår
Polarisator: Ja, linjär och justerbar
Emissionsfilter: Nej
Automatic Magnification Reading: Ja
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Gränssnitt: USB 2.0
Trådlös användning: Förberedd för WF-20 WiFi-adapter, köps separat
Bildstandarder: DirectShow, UVC
Programvara: DinoCapture 2.0 för Windows, DinoXcope för macOS
Operativsystem: Windows 7, 8, 10 och 11, macOS 10.9 eller senare
Bildformat Windows: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Videoformat Windows: WMV, FLV, SWF
Bildformat macOS: JPEG, PNG
Videoformat macOS: MOV, max 1,3 MP
Hus: Metall
Mått: 11,5 cm (L) × 3,4 cm (D)
Vikt: 97 g
Kabellängd: 1,8 m
ESD-skydd: Ja
Märkning: CE, FCC, RoHS
Garanti: 2 års europeisk garanti
