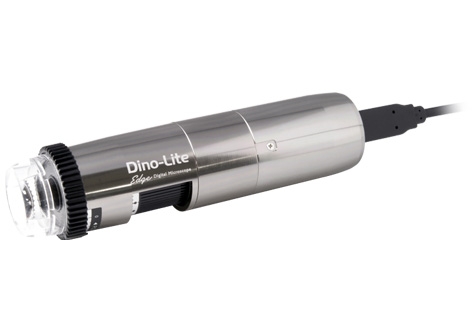

USB-mikroskop Dino-Lite AG5515MZTL, 10–140×, 2 MP, global shutter, LWD, eFLC, EDR, AMR, pol

Dino-Lite AG5515MZTL är ett handhållet digitalt USB-mikroskop för teknisk inspektion, dokumentation, mätning och analys där rörliga objekt, tidsförlopp eller extra arbetsavstånd är viktiga. Modellen är utrustad med global shutter-sensor, vilket ger en mer korrekt livebild av objekt i rörelse än sensorer där bilden läses av rad för rad.

Förstoringen, 10×–140×, gör mikroskopet användbart för inspektion av elektronik, material, ytor, komponenter, mekaniska detaljer och andra objekt där både översikt och detaljer behöver dokumenteras.

Det långa arbetsavståndet ger större utrymme mellan objekt och optik än hos standardmodeller. Det är praktiskt vid arbete med större objekt, ömtåliga prover, rörliga detaljer, vätskeflöden, verktyg eller andra situationer där mikroskopet inte bör ligga nära provytan.

Global shutter gör AG5515MZTL särskilt intressant för dynamiska tillämpningar, till exempel mikrofluidik, mikromekanik, rörliga komponenter och andra observationer där motivet förändras under bildtagning. Programvaran har även en software trigger-funktion med justerbar bildfrekvens för tidsintervallobservation.

Den integrerade linjära polarisatorn reducerar reflexer från blanka ytor. Det gör det lättare att se struktur och detaljer på exempelvis metall, plast, glas, lackerade ytor och elektronikkomponenter.

Mikroskopet har åtta vita LED-lampor och Enhanced Flexible LED Control (eFLC), vilket ger flexibel kontroll över belysningen. Detta gör det möjligt att anpassa ljuset efter objektets yta, struktur och reflektionsgrad.

AG5515MZTL har Extended Dynamic Range (EDR), vilket hjälper till att återge detaljer i motiv med stora skillnader mellan ljusa och mörka partier. Det är användbart vid teknisk inspektion där blanka ytor, skuggor eller kontrasterande material annars kan göra dokumentationen svår.

Automatic Magnification Readout (AMR) gör att aktuell förstoring kan läsas av automatiskt i programvaran. Det är särskilt användbart vid kalibrerad mätning, dokumentation och återkommande inspektioner där förstoringen behöver vara spårbar.

AG5515MZTL ansluts via USB-C och levereras med både Type-C till Type-C-kabel och Type-C till Type-A-kabel, båda med skruvlås. Modellen används med DinoCapture 2.0 eller DinoCapture 3.0 för Windows 10/11.

Typiska användningsområden
• Dynamisk inspektion och rörelseanalys
• Mikrofluidik och mikromekanik
• Elektronik, komponentkontroll och reparation
• Teknisk inspektion och dokumentation
• Reflekterande objekt där polarisator är viktig
• Mätning och kalibrerad bilddokumentation
• Tidsintervallobservation med software trigger
• Arbete där långt arbetsavstånd behövs

Rekommenderat stativ

För noggrann fokusering, mätning och dokumentation bör mikroskopet användas med ett stabilt stativ. Vid högre förstoringar är handhållen användning inte praktisk för exakt fokusering eller repeterbar dokumentation.

Eftersom AG5515MZTL är en Long Working Distance-modell bör stativet väljas med hänsyn till det längre arbetsavståndet. Små portabla stativ som inte är avsedda för LWD-modeller bör undvikas.

Leveransen innehåller

Dino-Lite AG5515MZTL mikroskop
Förvaringspåse
N3C-C slutet frontlock
N3C-D diffuserlock
N3C-D2 opalt diffuserlock
N3C-E förlängt öppet frontlock
N3C-L långt frontlock
N3C-O öppet frontlock
N3C-S sidoljuslock
Type-C till Type-C-kabel med skruvlås, 1,8 m
Type-C till Type-A-kabel med skruvlås, 1,8 m

Tekniska data

Produkttyp: Handhållet USB-mikroskop
Modell: AG5515MZTL
Förstoring: 10×–140×
Sensor: Färg-CMOS med global shutter
Upplösning: 2,0 megapixel, 1920 × 1080 pixlar
Bildfrekvens: Upp till 30 fps
Optik: High Quality Optics enligt underlaget
Arbetsavstånd: Long Working Distance, LWD
Belysning: 8 vita LED-lampor
LED-styrning: Enhanced Flexible LED Control (eFLC)
Polarisator: Ja, linjär
Extended Dynamic Range: Ja
Extended Depth of Field: Nej, anges inte i underlaget
Automatic Magnification Readout: Ja
Software trigger: Ja
Mätfunktion: Ja
Kalibrering: Ja
Microtouch: Ja
Förstoringslås: Ja
Gränssnitt: USB 2.0, Type-C
Kablar: Type-C till Type-C med skruvlås, 1,8 m; Type-C till Type-A med skruvlås, 1,8 m
Programvara: DinoCapture 2.0 och DinoCapture 3.0 för Windows
Operativsystem: Windows 10/11
Bildformat Windows: BMP, PNG, TIF, JPG
Videoformat Windows: DinoCapture 2.0: WMV, FLV, SWF; DinoCapture 3.0: MP4
Hus: Metall
Mått: 130 mm (H) × 33 mm (D)
Vikt: ca 120 g
Märkning: CE, FCC, RoHS
Garanti: 2 års europeisk garanti
