Euromex Achios-X Inverso AI.1058-PLMi inverterat materialmikroskop 50/100/200/500×, ljusfält/mörkfält/polarisation

Euromex Achios-X Inverso AI.1058-PLMi är ett inverterat materialmikroskop för metallografi, materialanalys, ytinspektion och kontroll av opaka prover. Den inverterade konstruktionen gör det möjligt att placera provet ovanför objektiven, vilket är praktiskt vid plana materialprover, metallprov, slipprov, komponenter och andra prover där undersidan eller en polerad yta ska studeras.

Mikroskopet är utrustat med SWF 10×/22 mm-okular i Ø 30 mm tuber med dioptrijustering från -5 till +5. Det binokulära ergo-huvudet har vinklingsbara tuber mellan 5° och 35°, interpupillärt avstånd 48–75 mm samt sidomonterad fotoutgång med 80:20 ljusdelning. C-mount-adaptrar finns som tillval.

Objektiven är oändlighetskorrigerade IOS-objektiv med lång arbetsdistans, M26-gänga och korrigering för observation utan täckglas. Standarduppsättningen består av Plan PLMi 5×/0,12, 10×/0,30 och 20×/0,45 för ljusfält/mörkfält samt Plan Apo PL-AMi 50×/0,80 för ljusfält/mörkfält. Med 10× okular ger detta standardförstoringarna 50×, 100×, 200× och 500×.

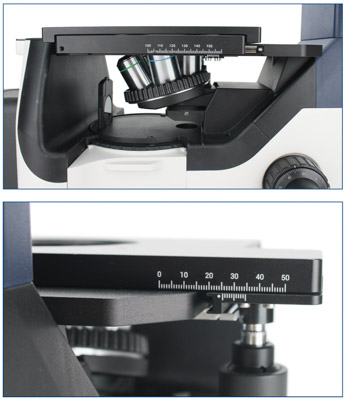

Objektivrevolvern är en kodad femlägesrevolver på kullager. Det stora objektbordet har vernierskala och är utrustat med ett koaxialt mekaniskt X/Y-bord med 50 × 50 mm rörelseområde. Bordet klarar prover upp till 5 kg och levereras med metallinsatser för olika provstorlekar samt objektklämma.

Fokuseringen är lågt placerad för bekväm användning och består av koaxial normalfokus och finfokus med 37,5 mm fokuseringsområde. Finfokusen har 200 graderingar, 1 µm precision och 0,2 mm rörelse per varv. Finfokusvreden kan växlas mellan vänster och höger sida.

Belysningen består av genomfallande 3 W NeoLED med justerbar ljusintensitet och intern 100–240 V strömförsörjning. Mikroskopet har justerbart fältbländare och kondensorapertur, båda motoriserade, samt justerbar färgtemperatur. Smart Light Control minns ljusintensitet, bländarpositioner och färgtemperatur per objektiv, vilket sparar tid vid växling mellan förstoringar.

För polarisation är mikroskopet utrustat med plats för 360° roterbar polarisator samt inbyggd analysator i belysningsturreten. Blått, grönt, gult och frostat vitt filter medföljer.

Typiska användningsområden
• Metallografi och materialanalys
• Slipprov och polerade materialytor
• Kontroll av metaller, legeringar och komponenter
• Ytstrukturer, beläggningar och skador
• Ljusfält, mörkfält och polarisation på opaka prover

Tekniska data

Modell: AI.1058-PLMi
Serie: Euromex Achios-X Inverso Materials Science
Mikroskoptyp: Inverterat materialmikroskop
Observationsmetoder: Ljusfält, mörkfält och polarisation
Okular: SWF 10×/22 mm, Ø 30 mm tuber
Dioptrijustering: -5 till +5
Optikhuvud: Binokulärt ergo-huvud med 5–35° vinklingsbara tuber
Interpupillärt avstånd: 48–75 mm
Fotoutgång: Sidomonterad fotoutgång med 80:20 ljusdelning, C-mount-adaptrar som tillval
Objektivrevolver: Kodad femlägesrevolver på kullager
Objektivgänga: M26
Objektiv: Plan PLMi 5×/0,12 WD 20 mm BD, Plan PLMi 10×/0,30 WD 11 mm BD, Plan PLMi 20×/0,45 WD 3,1 mm BD samt Plan Apo PL-AMi 50×/0,80 WD 1 mm BD
Tillvalsobjektiv: Plan Apo PL-AMi 100×/0,90 WD 1 mm BD
Standardförstoringar: 50×, 100×, 200× och 500×
Optik: Oändlighetskorrigerad IOS-optik, 45 mm parfokal, utan täckglaskorrigering
Objektbord: 226 × 178 mm med vernierskala
Mekaniskt X/Y-bord: 50 × 50 mm
Max provvikt: 5 kg
Fokusering: Lågt placerad koaxial normalfokus och finfokus
Fokuseringsområde: 37,5 mm
Finfokus: 1 µm precision, 0,2 mm per varv, 200 graderingar
Belysning: Genomfallande 3 W NeoLED med justerbar intensitet
Strömförsörjning: Intern 100–240 V, säkring 500 mA 250 V AC
Fältbländare och kondensorapertur: Justerbara, motoriserade
Färgtemperatur: Justerbar
Smart Light Control: Minnesfunktion för ljusintensitet, bländarpositioner och färgtemperatur per objektiv samt vilofunktion
Filter: Blått, grönt, gult och frostat vitt filter medföljer
Polarisation: 360° roterbar polarisator samt inbyggd analysator i belysningsturreten

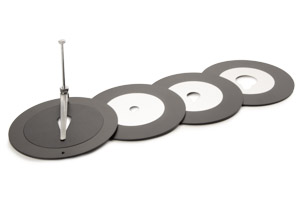

Leveransen innehåller: 4 metallinsatser för objektbord med 10/15/25 mm hål, 1 metallinsats för objektklämma, 1 objektklämma, 4 filterslidrar, roterbar polarisatorslider, 1× C-mount-adapter, strömkabel, dammskydd och användarmanual
