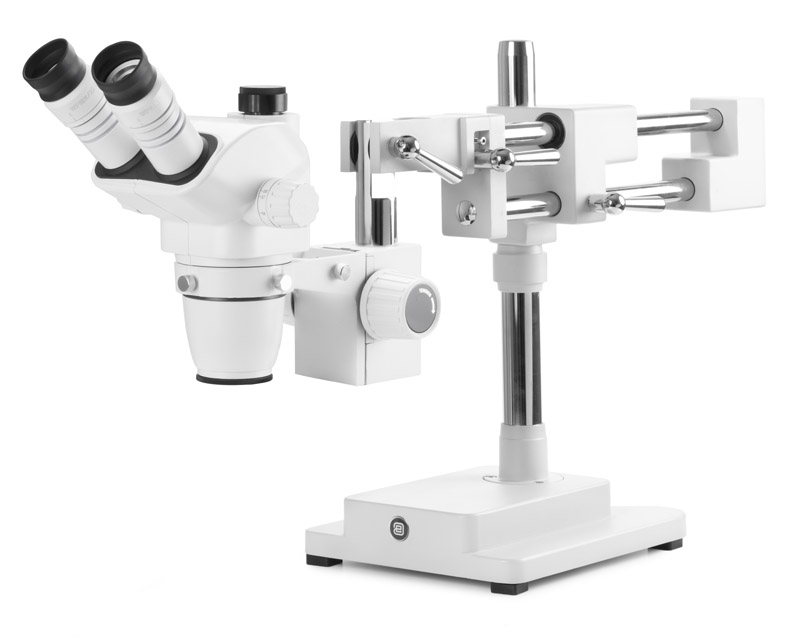

Euromex NexiusZoom NZ.1903-B-ESD trinokulär stereolupp 6,7–45×, ESD, dubbelarmsstativ
Euromex NexiusZoom NZ.1903-B-ESD är en trinokulär ESD-säker stereolupp med 0,67×–4,5× zoom, HWF 10×/22 mm-okular och universal dubbelarmsstativ på tung bas. Standardkonfigurationen ger 6,7–45× förstoring, 110 mm arbetsavstånd och 32,8–4,9 mm synfält. B-stativet ger fri placering över större objekt och passar särskilt bra för elektronik, komponentkontroll, reparation och kvalitetskontroll där både ESD-skydd och flexibel arbetsposition behövs.
- Frågor? Du hittar våra kontaktuppgifter längst ner på sidan.
- AnvändarnivåHobby Professionell
- Arbetsavstånd> 60 mm > 80 mm > 100 mm
- FörstoringZoom 7 - 45x
- OptikhuvudTrinokulär
- Synfält>10 mm >20 mm > 30 mm
Beskrivning
Art.nr: NZ.1903-B-ESD
Euromex NexiusZoom NZ.1903-B-ESD är en trinokulär stereolupp i NexiusZoom ESD-serien. Modellen är avsedd för arbete med statiskt känsliga objekt och komponenter, till exempel inom elektronik, service, reparation, montering och teknisk kvalitetskontroll.
Stereoluppen har 0,67×–4,5× zoom och levereras med HWF 10×/22 mm-okular. Med standard 1×-objektiv ger detta ett förstoringomfång från 6,7× till 45×. Synfältet är 32,8 mm vid lägsta förstoring och 4,9 mm vid högsta förstoring.
Arbetsavståndet är 110 mm med standardobjektiv. Det ger plats för verktyg, pincetter, lödarbete, komponenter och andra arbetsmoment under stereoluppen. B-stativet är ett universal dubbelarmsstativ på tung bas, avsett för fri observation av större objekt och arbetsstycken som inte passar under ett vanligt pelarstativ.
Den styrda dubbelarmen gör det möjligt att placera stereolupphuvudet över arbetsytan och vinkla det mot objektet. Det är särskilt användbart vid större kretskort, mekaniska delar, prototyper eller andra objekt där själva arbetsstycket inte enkelt kan flyttas in under ett kompakt stativ.
Modellen levereras utan inbyggd belysning. Det gör att belysningen kan väljas efter arbetsuppgift, exempelvis ringbelysning, svanhalsbelysning eller annan separat stereomikroskopbelysning. För elektronik och ytgranskning är detta ofta en fördel, eftersom ljusets riktning och karaktär kan anpassas efter komponenter, lödningar, reflexer och ytstruktur.
Typiska användningsområden
• Elektronik, kretskort och ESD-känsliga komponenter
• Montering, service och reparation
• Kvalitetskontroll och ytgranskning
• Finmekanik, prototyper och precisionsarbete
• Större objekt och arbetsstycken
• Dokumentation via trinokulärt huvud
Tekniska data
Modell: NZ.1903-B-ESD
Serie: Euromex NexiusZoom ESD
Mikroskoptyp: Trinokulär stereolupp / stereomikroskop
Huvud: Trinokulärt
ESD-version: Ja
Stativ: Universal dubbelarmsstativ på tung bas
Zoomområde: 0,67×–4,5×
Okular: HWF 10×/22 mm
Standardobjektiv: 1×
Förstoring: 6,7×–45×
Synfält: 32,8–4,9 mm
Arbetsavstånd: 110 mm
Max objekthöjd: 213 mm
Belysning: Ingår ej
Försättslinser: Kompatibel med 0,3×, 0,4×, 0,5×, 0,75×, 1,5× och 2× försättslinser
Vikt: 22,2 kg
